一、产品介绍：

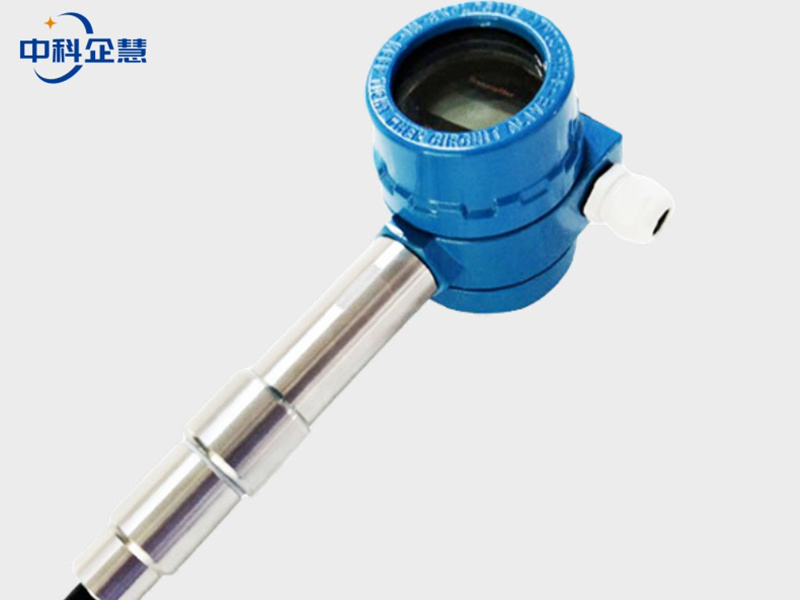

ZK系列防爆在线粉尘浓度检测仪主要用于各类管道、烟道粉尘监测，可以及时检测到管道、烟道中粉尘浓度变化趋势，对整体除尘达到一个良好的监控作用。防爆型设计，在耐高温的同时仪器监测更安全。
二、工作原理：
本监测系统工作原理是运用尘埃粒子流经探针周围所产生的电荷感应来确认尘埃粒子在线排放量（mg/sec）或排放浓度(mg/m3）。在燃烧工况相对稳定的情况下（ 即在同一个排放点上，流速、温度、压力、湿度和烟尘颗粒性质都没有很大的变化，小于±90%的变动 ），本系统经直接校定后也可用于在线监测排放浓度（单位＝mg/M3）。
三、适用范围：
静电粉尘检测仪广泛应用于各种工业用途，包括：炼钢、发电、石油、化工、医药、建材加工、采煤和采矿、水泥制造和包装等行业。典型用途包括布袋除尘器滤袋破损的探测，或粉状材料回收、产品输送总量监测，或各种大小、各种燃料的锅炉烟尘排放浓度监测。
四、执行标准：
JJG 846-2015 《粉尘浓度测量仪》
GB 3836.1-2010 《爆炸性环境 第1部分：设备通用要求》
GB 3836.4-2010 《爆炸性环境 第4部分：由本质安全型“i”保护的设备》
HJ/T 76-2007 《固定污染源烟气排放连续监测系统技术要求及检测方法（试行）》
JJG 846-2015 《粉尘浓度测量仪》
JJG 882-2004 《压力变送器检定规程》
GB/T 6587-2012 《电子测量仪器通用规范》
五、传感器的安装：
1. 传感器装在垂直管道上，距阀门、弯头5倍以上管径处，需在水平管道取样时，不得装在底部。对多个箱体并联运行的煤气除尘系统，应在被测除尘箱体的出口处进入净煤气总管前的管道上开孔（开孔尺寸为φ30±2mm）,将固定传感器的底座接口端垂直焊接在直管段较长的水平管道顶部。
2. 传感器探棒的长度，根据用户需测管径由仪表厂家选配成套供应。底座应是传感器探棒的绝缘套顶端与管道内壁持平或 突出管道内壁。底座由仪表厂家配套供应。
六、主要特点：
1. 采用先进的实用技术—专利改进型交流耦合技术，对粉尘的探测灵敏度高，线性度好。
2. 标准二线制4-20mA电流输出，易于远距离信号传输，对信号传输导线无特殊要求，输出电流与粉尘浓度成线性关系，方便后续的PLC数据处理。
3. 安装使用与二线制压力变送器完全一致，现场工程技术人员无须任何特殊培训即可正确使用，安装方便运行可靠。
七、产品参数：
|
操作环境温度 |
-40℃～80℃ （电子部件） |
|
操作环境湿度 |
不结露 90% |
|
操作环境振动 |
连续震荡量，任何方向、任何频率：均方根值 2g (20m/s2) |
|
操作环境电磁场 |
在50 赫兹时最高值=60A/m (相等于一个1 米×1 米正方形电磁线圈内有50AT 的磁场) |
|
操作环境保护 |
保护等级：IP66/NEMA4 铝合金壳体，适合非腐蚀性环境内安装，不锈钢探针 |
|
管道气体压力 |
-0.1 – 1MPa |
|
管道气体流速 |
1m/s～30m/s |
|
管道气体温度 |
－50℃～1800℃ |
|
管道外径 |
0.1米～4 米 |
|
探针结构 |
100MM 500MM 800MM |
|
尘埃颗粒大小范围 |
标称0.1μM～200 μM， 在标称范围外仍然能够接收但信号特性有点不同。 |
|
零点漂移 |
(时间) 每年低于量程的 1% 。 |
|
零点漂移 |
(温度) 在指定的温度范围内，低于量程的 1%。 |
|
满量程漂移 |
(时间) 每年低于量程的 1% |
|
满量程漂移 |
(温度) 在指定的温度范围内，低于量程的 1%。 |
|
线路稳定性 |
系统所有部件均选用高稳定性电子组装件。 |
|
噪音抵抗性 |
所有50 或60 赫兹音频和谐波均在信号被接收之前全部滤掉 |
|
测量范围 |
0-9/12/25/50/100/200/400/800/1000 mg/M3 |
|
变送器电源 |
15V – 32VDC |
