一、 产品简介

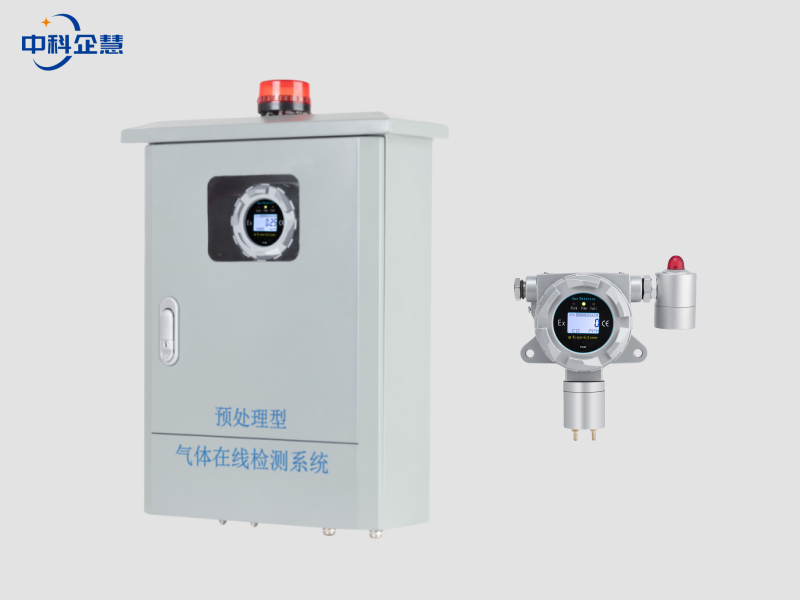

900A-CH4系列甲烷气体在线监测系统是针对甲烷气体进行实时在线监测的一种气体检测产品；是集气体采样、气体过滤、气体干扰、流量控制、实时浓度显示、无线数据上传、环保联网、本地声光报警、设备联动等功能为一体的标准化、模块化、专业化气体检测仪系统集成产品；产品采用专业三防设计，直接户外使用；在线监测系统经主动采样、专业除水除尘干燥过滤后，再进入专业气室内进行检测，具体反应速度更快、抗干扰能力更强、测量更精准、寿命长久等特点；无线HJ 212协议数据上传，可无缝对接当地环保监测平台；因其卓越性能和良好表现，不仅可以作为企业内的有组织或无组织的气体排放使用，还可以为环保监测等部门提供数据决策支持；
900A-CH4系列甲烷气体在线监测系统由光电离子技术原理的气体分析仪、日本原装进口除湿除尘过滤器、高性能干燥管、国外品牌长寿命真空采样泵、无线传输模块、转子流量计、24V电源转换器和电路保护装置组成；其工作原理为：产品由220V供电，经内部电源转换器变成24V后，直接给气体检测仪和真空泵和无线数据模块供电；由内部工作的真空泵主动将外界的气体吸入气管后，经高效除湿除尘干燥过滤然后送入气体分析仪的专业气室内进行浓度检测；检测的浓度值会实时在气体分析仪的屏幕上进行实时显示；同时，还有4-20mA或RS485信号或无线212协议进行数据远传；另外，在线监测系统还可以搭配工厂中的风机、阀门、喷淋系统等设备来使用，通过内部开关量信号实现联动。气体超标即时报警，同时启动/关闭联动设备；此外，其监测数据还可以通过专用配套软件实时接收，并且可以实现多路统一管理以及数量的无限扩充。存储的数据还可以任意选取时间段进行查询，曲线显示，数据EXCEL导出等，使得监测数据一目了然。
二、甲烷气体在线监测系统产品参数
|
产品名称 |
甲烷在线监测系统、预处理甲烷气体分析仪、泵吸式过滤型甲烷气体监控系统 |
|
类 型 |
工业级实时在线式型 |
|
检测气体 |
甲烷 |
|
化 学 式 |
CH4 |
|
技术原理 |
催化燃烧 |
|
检测量程 |
0－100%LEL/0-5%VOL |
|
分 辨 率 |
0.01/0.1（按检测量程而定） |
|
单 位 |
%LEL/%VOL |
|
精 确 度 |
≤±5% (个别气体有所差异) |
|
重 复 性 |
≤±1% |
|
线性误差 |
≤±1% |
|
响应时间 |
≤3S （个别气体有所差异） |
|
功 耗 |
PID：≤1.5W |
|
显示方式 |
液晶显示 |
|
输出信号 |
有线：RS485/4-20mA、无线:GRPS |
|
工作电压 |
DC 24V（12-30V） |
|
工作温度 |
-20℃～+50℃（特殊要求可订制） |
|
工作湿度 |
10～95%RH |
|
工作压力 |
86～106Kpa |
|
采气方式 |
泵吸式（接外6mm*内4mm气管） |
|
真 空 泵 |
1.1L/分流速 |
|
过 滤 器 |
除湿除尘高效过滤器 |
|
报警点修改 |
支持 |
|
恢复出厂设置 |
支持 |
|
安装方式 |
靠墙面安装（离气体泄漏源最近的地方） |
|
穿 线 孔 |
M16*1.5 2个 |
|
无线模块 （选配） |
环保HJ 212协议无线上传 默认：移动或联通2G（电信2G请备注） 可升级移动/联通/电信4G(公网或专网不限) |
|
声光报警 |
≥65dB |
|
继 电 器 |
2组1A/24VDC常开无源触点 (可选常闭型) |
|
尺 寸 |
360mm*520mm*150mm |
|
重 量 |
约8KG |
|
设计标准 |
GB 50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》 GB 16297-1996《大气污染物综合排放标准》 河北地方标准《DB 13/ 2322—2016》工业企业挥发性有机物排放控制 北京地方标准《DB 11/447-2007》京市炼油与石油化学工业大气污染物排放标准 上海地方标准 《DB31/ 859-2014》汽车制造业（涂装）大气污染物排放标准 广东地方标准《DB 44/815-2010》包装印刷行业挥发性有机化合物排放标准 挥发性有机污染物检测仪（CCAEPI-RG-Y-024） 《重点区域大气污染防冶十二五规则》 《挥发性有机物污染防治技术政策》 《大气污染行动计划》 《工信部关于石化和化学工业节能减排的指导意见》 《挥发性有货物排污收费试点办法》 |
|
执行标准 |
GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》 GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型“d” 》 GB 3836.15-2000 《爆炸性气体环境用电气设备第15 部分：危险场所电气安装 ( 煤矿除外) 》 GB12358-2006 《作业场所环境气体检测报警仪 通用技术要求》 GBZ 2.1-2007 《工作场所有害因素职业接触限值》 GB 4208-2008 《外壳防护等级（ IP 代码）》 HJ212-2017 《污染物在线监控（监测）系统数据传输标准》 |
|
寿 命 |
2-5年 |
三、 产品特点
●催化燃烧技术原理，反应速度快，测量精度高；
●进口品牌过滤器，高效除湿除尘；
●自带泄气口，特殊情况下可以排水、排气；
●进口真空泵主动采样，恒流稳定、寿命长久；
●出色的气流控制，精准检测微妙数值变化；
●全量程温湿度补偿+数据修正，确保数值精准；
●可视窗口设计，现场浓度值一目了然；
●强大声光报警功能，超标自动报警；
●专利安装支架，壁挂式安装或抱箍式安装通用；
●符合环保部或地方政府执行标准；
●防爆证、CE、ROHS认证等资质齐全，方便客户验收；
●有线或无线信号输出可选，可接电脑存储或无线212对接环保局；
●2组继电器输出，方便设备联动；
●气体流体工程学设计，美观精美，实用性强；
●户外专用进口涂层技术，防水、防晒、防腐蚀；
●多层密封条设计，IP65防护等级，可直接在户外使用；
